双向止水铸铁镶铜方闸门ZSQF型，门板采用平板设计，双向止水结构，楔块压紧密封，硬止水。常见规格300mm*300mm到3000mm*3000mm，2.5米以下采用单吊点设计，2.6米及以上采用双吊点设计。其外形结构安装图及外形安装尺寸如下。

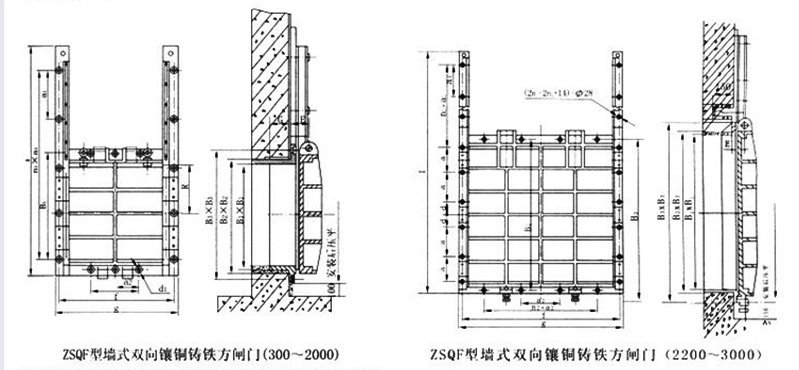

一、外形结构安装图

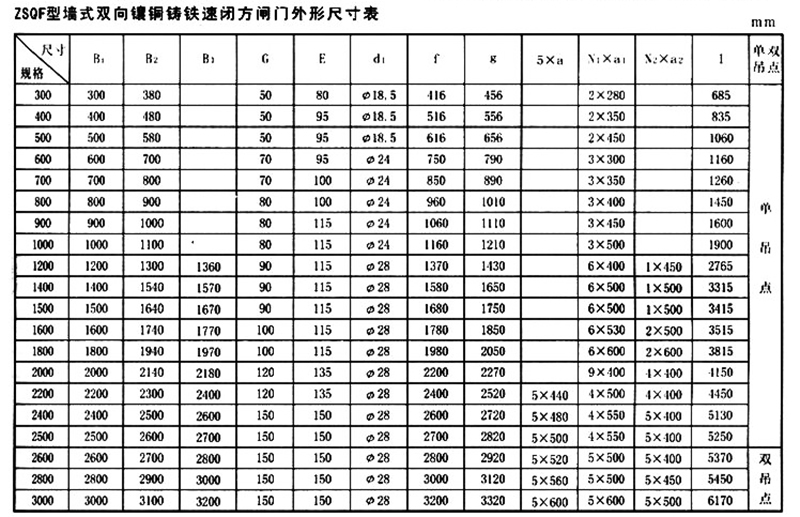

二、外形安装尺寸
三、说明：
1、属于墙式铸铁镶铜闸门，更多详细内容可参考墙式镶铜闸门；
2、可墙管式安装、可法兰式安装；
3、铄洋厂家可为您制作挡水板为拱形的双向止水闸门；
4、可承受双向水压，闸门增加了反向止水楔块压紧装置。
【 微信扫码咨询 】
15030939339
15030939339
作者：铄洋重工 浏览量：101 来源：本站 时间：2023-12-01 15:13:19
双向止水铸铁镶铜方闸门ZSQF型，门板采用平板设计，双向止水结构，楔块压紧密封，硬止水。常见规格300mm*300mm到3000mm*3000mm，2.5米以下采用单吊点设计，2.6米及以上采用双吊点设计。其外形结构安装图及外形安装尺寸如下。一、外形结构安装图二、外形安装尺寸三、说明：1、属于墙式铸铁镶铜闸门，更多详细内容可参考墙式镶
双向止水铸铁镶铜方闸门ZSQF型，门板采用平板设计，双向止水结构，楔块压紧密封，硬止水。常见规格300mm*300mm到3000mm*3000mm，2.5米以下采用单吊点设计，2.6米及以上采用双吊点设计。其外形结构安装图及外形安装尺寸如下。
一、外形结构安装图
二、外形安装尺寸
三、说明：
1、属于墙式铸铁镶铜闸门，更多详细内容可参考墙式镶铜闸门；
2、可墙管式安装、可法兰式安装；
3、铄洋厂家可为您制作挡水板为拱形的双向止水闸门；
4、可承受双向水压，闸门增加了反向止水楔块压紧装置。
